Magic Wedge BW Shim Patrik Aeon

Der Magic Wedge BW Shim ermöglicht einen stufenlosen Backwing Winkel beim Patrik Aeon Foil

Der Magic Wedge BW Shim ermöglicht allen mit einem Patrik AEON Foil eine stufenlose Winkeleinstellung des Backwing. Die Idee, Konstruktion und Entwicklung ist von Franck Gressier (Free Ride Addicted), der auch den Free Fall Hook Sicherheits-Trapezhaken erfunden und entwickelt hat.

Der Magic Wedge BW Shim deckt Winkeleinstellungen von 0° - 2,3° ab. Für den kompletten Einstellbereich sind nur 2 Shims notwendig, original werden hierfür 10 Shims benötigt. Der hellgraue Shim des Magic Wedge deckt einen Bereich von 0° - 1.5° ab, der dunkelgraue von 0,8° - 2,3°. Die Winkeleinstellung erfolgt stufenlos und nicht wie normalerweise beim Patrik Aeon Foil üblich in 0,25° Schritten. Das hat den Vorteil dass man den Winkel des Backwing auf die einzelnen Segelgrößen oder Back-/Frontwing Größen viel genauer abstimmen kann. Ambitionierte Fahrer können dadurch ihren Speed verbessern und normale Hobbyfahrer können die Fahr-Stabilität optimieren.

Montage

Der Magic Wedge BW Shim für das Patrik Aeon Foil System ist bewusst einfach aufgebaut. Der Backwing wird zusammen mit dem Backwing-Träger (Tail Adjuster) und dem 0° - 1,5° oder dem 0,8° - 2,3° Shim an der Fuselage montiert. Es werden hierzu die originalen Schrauben verwendet, jedoch noch nicht festgezogen. Zum verstellen des Winkel wird jetzt der Shim vor oder zurück geschoben. Sobald der gewünschte Winkel erreicht ist zieht man die Schrauben fest. Die vorderste Schraube nur handfest, sie dient lediglich zu Fixierung. Möchte man jetzt den Winkel verstellen muss man nur die 3 Schrauben lösen, nicht herausnehmen, dann den Shim bis zum gewünschten Winkel verstellen und dann wieder die Schrauben festziehen. Es besteht keine Gefahr die Schrauben oder Shims am Strand zu verlieren. Benötigt wird lediglich ein TX30 Schraubendreher oder Winkelstiftschlüssel.

Einen passenden TX30 Winkelstiftschlüssel aus Titan gibt es bei uns. -> Titan TX30 Winkelstiftschlüssel

Die Flügelposition des Magic Wedge BW Shim entspricht der 0mm/Rear Position an der Patrik AEON Fuselage.

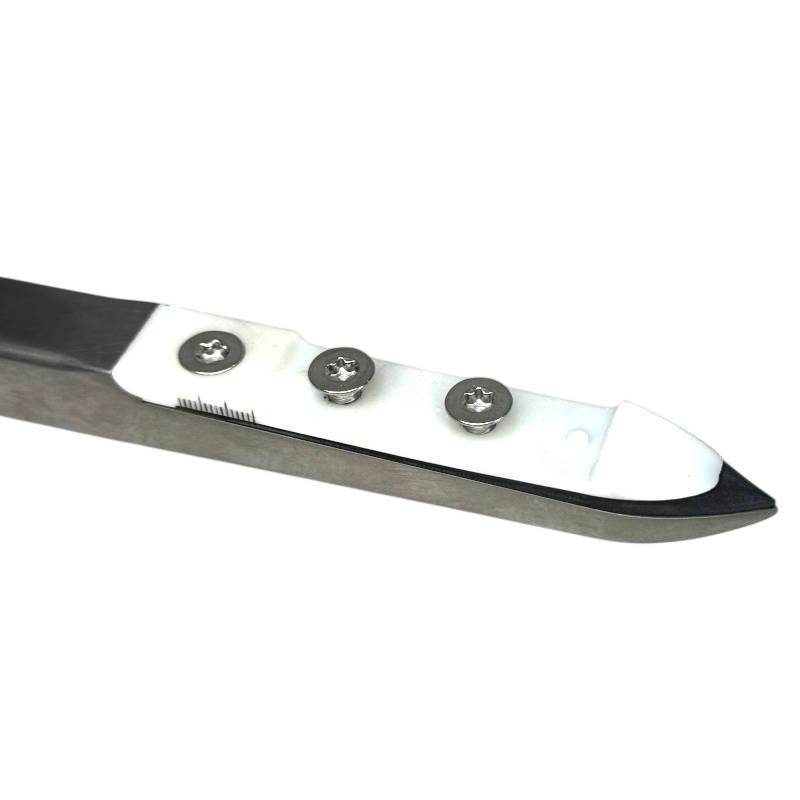

Um den Winkel immer identisch einstellen zu können befindet sich eine Millimeter Skala am weißen Oberteil. Die Vorderkante des unteren Shims kann hier immer auf den exakten Wert eingestellt werden.

Insgesamt stehen 3 verschiedene Sets zur Verfügung.

Lieferumfang:

1. Set 1: Weißer Backwing Träger + 0° - 1,5° Shim (hellgrau)
2. Set 2: Weißer Backwing Träger + 0,8° - 2,3° Shim (dunkelgrau)
3. Set 3: Weißer Backwing Träger + 0° - 1,5° + 0,8° - 2,3° Shim

Experten Tipp

"Der Magic Wedge BW Shim ist das optimale Zubehörteil um Dein Patrik AEON Foil zu tunen. Für Hobby Foiler und ambitionierte Foiler."

FAQ zum Magic Wedge BW Shim Patrik Aeon

F: Ist der Magic Wedge BW Shim Patrik Aeon nur für Profis?

A: Ganz klar nein. Jeder Patrik AEON Foiler profitiert von dem Magic Wedge BW Shim. Das Foil kann wesentlich exakter auf die eigenen Bedürfnisse und Könner Stufe abgestimmt werden.

F: Beim Patrik AEON gibt es 3 verschiedene Positionen für den Backwing, auf welcher Position wird der Backwing beim Magic Wedge montiert?

A: Der Backwing wird auf der Position 0mm montiert, das entspricht der hintersten Position.

F: Ist der Magic Wedge BW Shim ein Original Teil von Patrik?

A: Nein, der Magic Wedge wurde von Franck Gressier (Free Ride Addicted) erfunden und entwickelt. Peters Windsurfing Shop hat den kompletten Verkauf in Deutschland für den Magic Wedge übernommen.

F: Welche Vorteile hat der Magic Wedge BW Shim gegenüber den Original Patrik AEON Shims?

• Die stufenlose Winkel Verstellung des Backwing
• Für den kompletten Einstellbereich sind nur 3 Teile notwendig
• Zur Verstellung des Backwing Winkel muss dieser nicht entfernt werden, ein einfaches lösen der 3 Schrauben reicht aus, die Gefahr die Schrauben am Strand zu verlieren wird minimiert
• Kostengünstiger
• Die Winkel der beiden Shims überschneiden sich in einem gewissen Bereich. Sollte ein Shim verloren gehen deckt der 2. Shim unter Umständen den erforderlich Bereich ab
• Zum verstellen des Winkel muss nur ein TX30 Schraubendreher mit an den Strand genommen werden, der evtl. in die Schlüsseltasche des Trapez oder das Lattenspanner Fach am Segel passt

F: Benötige ich für den Magic Wedge BW Shim Patrik Aeon längere Schrauben?

A: Es werden keine extra Schrauben benötigt. Die originalen Schrauben des Patrik AEON Foil werden weiter verwendet.

F: Muss ich zum verändern des Anstellwinkel den Backwing entfernen?

A: Nein, die 3 Schrauben am Backwing und Backwing Träger müssen nur gelockert werden.

Wenn Du Fragen zum Magic Wedge BW Shim Patrik Aeon hast, schreibe uns einfach eine Nachricht.
